ASTM 316 зэвэрдэггүй ган хялгасан хоолойн үйлдвэр ба үйлдвэрлэгчид

ASTM 316 зэвэрдэггүй ган капилляр хоолой

ASTM 316 зэвэрдэггүй ган хялгасан хоолой Онцлох зураг

Товч тайлбар:

1. Үйлдвэрлэлийн стандарт: ASTM A269/A249

2. Зэвэрдэггүй ган материал: 304 304L 316L (UNS S31603) Хоёр талт 2205 (UNS S32205 & S31803) Супер хоёр талт 2507 (UNS S32750) Incoloy 825 (UNS N08825) Inconel 625 (UNS N06625)

3. Хэмжээний хүрээ: диаметр 3MM (0.118”-25.4(1.0”)MM

4. Ханын зузаан: 0.5мм (0.020'')-ээс 3мм (0.118'') хүртэл

5. Ерөнхий дамжуулах хоолойн байдал: хагас хатуу / зөөлөн тод аннеал

6. Хүлцлийн хязгаар: диаметр: + 0.1 мм, ханын зузаан: + 10%, урт: -0/+6 мм

7. Ороомгийн урт: 500MM-13500MM (45000 фут) (үйлчлүүлэгчийн шаардлагын дагуу тохируулж болно)

Бидэнд имэйл илгээх PDF хэлбэрээр татаж авах

Бүтээгдэхүүний дэлгэрэнгүй мэдээлэл

Бүтээгдэхүүний шошго

Үйлдвэрлэлийн хүрээ:

зэвэрдэггүй ган ороомог хоолой
зэвэрдэггүй ган хоолой ороомог
зэвэрдэггүй ган ороомог хоолой
зэвэрдэггүй ган ороомог хоолой
зэвэрдэггүй ган ороомог хоолой нийлүүлэгчид
зэвэрдэггүй ган ороомог хоолой үйлдвэрлэгчид
зэвэрдэггүй ган хоолой ороомог

Зэвэрдэггүй ган хялгасан хоолой, зэвэрдэггүй ган жижиг хоолойг анагаах ухаан, шилэн кабель, үзэг хийх, электрон гагнуурын бүтээгдэхүүн, хөнгөн кабелийн холболт, хоол хүнс, хуучны бүтээгдэхүүн, сүүн бүтээгдэхүүн, ундаа, эмийн сан, биохимийн салбарт өргөн ашигладаг бөгөөд хүсэлтийн дагуу өөр өөр урттайгаар нийлүүлж болно.

Зэвэрдэггүй гангийн өргөн сонголттой, хамгийн ихдээ 0.0158 инчийн нүхтэй хялгасан хоолойнууд. Sandvik хялгасан хоолойнууд нь хатуу хүлцэлтэй бөгөөд хоолойн дотор гадаргуу нь тос, тос болон бусад тоосонцроос ангид байдаг. Энэ нь жишээлбэл, мэдрэгчээс хэмжих хэрэгсэл хүртэл шингэн ба хийн оновчтой, жигд урсгалыг хангадаг.

Зэвэрдэггүй ган Ороомог хоолой нь хэрэглэгчийн шаардлагаас хамааран янз бүрийн хэлбэрээр байдаг. Licancheng sihe зэвэрдэггүй ган материалаар хийгдсэн бөгөөд гагнасан болон оёдолгүй хоолойн бүтээгдэхүүн үйлдвэрлэдэг. Стандарт зэрэглэл нь 304 304L 316L (UNS S31603) Дуплекс 2205 (UNS S32205 & S31803) Супер Дуплекс 2507 (UNS S32750) Incoloy 825 (UNS N08825) Inconel 625 (UNS N06625) Дуплекс болон супердуплекс болон никель хайлшаар хийсэн бусад зэрэглэлийн зэвэрдэггүй ган, никель хайлшийг хүсэлтээр авах боломжтой.

Диаметр нь 3мм (0.118'')-ээс 25.4мм (1.00'') OD хүртэл. Ханын зузаан нь 0.5мм (0.020'')-ээс 3мм (0.118'') хүртэл. Хоолойг цэвэрлэсэн эсвэл хүйтэн боловсруулсан зэвэрдэггүй ган хяналтын шугам хоолойн нөхцөлд нийлүүлж болно.

Хэмжээ316 зэвэрдэггүй ган капилляр хоолой

Тодорхойлолт

Брэнд	Liaocheng Sihe зэвэрдэггүй ган
Зузаан	0.1-2.0 мм
Диаметр	0.3-20мм (хүлцэл: ±0.01мм)
Зэвэрдэггүй ган зэрэг	201,202,304,304L,316L,317L,321,310s,254mso,904L,2205,625 гэх мэт.
Гадаргуугийн өнгөлгөө	Дотор болон гадна тал нь тод арчилгаатай, цэвэрлэгээтэй, оёдолгүй, гоожиж гоожихгүй.
Стандарт	ASTM A269-2002.JIS G4305/GB/T 12770-2002GB/T12771-2002
Урт	Ороомог тутамд 200-1500м, эсвэл үйлчлүүлэгчийн шаардлагын дагуу
Хувьцааны хэмжээ	61мм, 80.5мм, 80.6мм, 80.8мм, 80.9мм, 81мм, 9.51мм, 101мм гэх мэт.
Гэрчилгээ	ISO&BV
Савлах арга	Нэхмэл уут, хуванцар уут гэх мэт.
Хэрэглээний хүрээ	Хүнсний үйлдвэрлэл, ундааны тоног төхөөрөмж, шар айрагны машин, дулаан солилцуур, сүү/ус хангамжийн систем, эмнэлгийн тоног төхөөрөмж, нарны эрчим хүч, эмнэлгийн тоног төхөөрөмж, агаарын тээвэр, сансар судлал, харилцаа холбоо, газрын тос болон бусад салбарт өргөн хэрэглэгддэг.
Тэмдэглэл	OEM / ODM / Худалдан авагчийн шошгыг хүлээн авна.

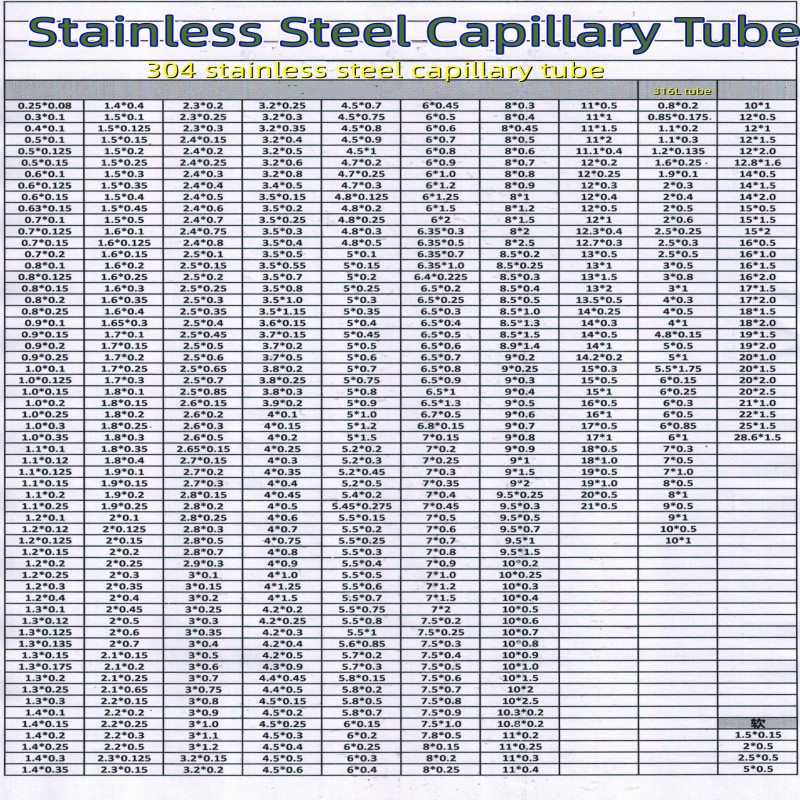

	Зэвэрдэггүй ган ороомог хоолойн хэмжээ
	ЗҮЙЛ	Зэрэг					Хэмжээ (ММ)					Даралт (Мпа)			Урт (М)
	1	316L, 304L, 304 хайлш 625 825 2205 2507					1/8″×0.025″					3200			500-35000
	2	316L, 304L, 304 хайлш 625 825 2205 2507					1/8″×0.035″					3200			500-35000
	3	316L, 304L, 304 хайлш 625 825 2205 2507					1/4″×0.035″					2000 он			500-35000
	4	316L, 304L, 304 хайлш 625 825 2205 2507					1/4″×0.049″					2000 он			500-35000
	5	316L, 304L, 304 хайлш 625 825 2205 2507					3/8″×0.035″					1500			500-35000
	6	316L, 304L, 304 хайлш 625 825 2205 2507					3/8″×0.049″					1500			500-35000
	7	316L, 304L, 304 хайлш 625 825 2205 2507					1/2″×0.049″					1000			500-35000
	8	316L, 304L, 304 хайлш 625 825 2205 2507					1/2″×0.065″					1000			500-35000
	9	316L, 304L, 304 хайлш 625 825 2205 2507					φ3мм×0.7мм					3200			500-35000
	10	316L, 304L, 304 хайлш 625 825 2205 2507					φ3мм×0.9мм					3200			500-35000
	11	316L, 304L, 304 хайлш 625 825 2205 2507					φ4мм×0.9мм					3000			500-35000
	12	316L, 304L, 304 хайлш 625 825 2205 2507					φ4мм×1.1мм					3000			500-35000
	13	316L, 304L, 304 хайлш 625 825 2205 2507					φ6мм×0.9мм					2000 он			500-35000
	14	316L, 304L, 304 хайлш 625 825 2205 2507					φ6мм×1.1мм					2000 он			500-35000
	15	316L, 304L, 304 хайлш 625 825 2205 2507					φ8мм×1мм					1800 он			500-35000
	16	316L, 304L, 304 хайлш 625 825 2205 2507					φ8мм×1.2мм					1800 он			500-35000
	17	316L, 304L, 304 хайлш 625 825 2205 2507					φ10мм×1мм					1500			500-35000
	18	316L, 304L, 304 хайлш 625 825 2205 2507					φ10мм×1.2мм					1500			500-35000
	19	316L, 304L, 304 хайлш 625 825 2205 2507					φ10мм×2мм					500			500-35000
	20	316L, 304L, 304 хайлш 625 825 2205 2507					φ12мм×1.5мм					500			500-35000
Даралтын хүснэгтүүд
Тухайн хяналтын эсвэл химийн шахах шугамд тохирох материалыг сонгох нь үйл ажиллагааны болон талбайн нөхцөл байдлаас хамаарна. Сонголтод туслах зорилгоор дараах хүснэгтүүдэд оёдолгүй болон лазераар гагнасан зэвэрдэггүй ган хоолойн нийтлэг зэрэглэл, хэмжээтэй дотоод даралтын үнэлгээ болон тохируулгын коэффициентуудыг харуулав.
TP 316L-ийн 100°F (38°C)1 температурт хамгийн их даралт (P)
Доорх зэрэглэл болон бүтээгдэхүүний хэлбэрийн тохируулгын хүчин зүйлсийг үзнэ үү.
Гаднах диаметр, дотор			Ханын зузаан, инч	Ажлын даралт2)				Тэсрэлтийн даралт2)						Даралтыг нураах4)
				psi (МПа)				psi (МПа)						psi (МПа)
1/4			0.035	6,600 (46)				22,470 (155)						6,600 (46)
1/4			0.049	9,260 (64)				27,400 (189)						8,710 (60)
1/4			0.065	12,280 (85)				34,640 (239)						10,750 (74)
3/8			0.035	4,410 (30)				19,160 (132)						4,610 (32)
3/8			0.049	6,170 (43)				21,750 (150)						6,220 (43)
3/8			0.065	8,190 (56)				25,260 (174)						7,900 (54)
3/8			0.083	10,450 (72)				30,050 (207)						9,570 (66)
1/2			0.049	4,630 (32)				19,460 (134)						4,820 (33)
1/2			0.065	6,140 (42)				21,700 (150)						6,200 (43)
1/2			0.083	7,840 (54)				24,600 (170)						7,620 (53)
5/8			0.049	3,700 (26)				18,230 (126)						3,930 (27)
5/8			0.065	4,900 (34)				19,860 (137)						5,090 (35)
5/8			0.083	6,270 (43)				26,910 (151)						6,310 (44)
3/4			0.049	3,080 (21)				17,470 (120)						3,320 (23)
3/4			0.065	4,090 (28)				18,740 (129)						4,310 (30)
3/4			0.083	5,220 (36)				20,310 (140)						5,380 (37)
1) Зөвхөн тооцоолол. Бодит даралтыг систем дэх бүх стрессийн хүчин зүйлсийг харгалзан тооцоолох ёстой.
2) API 5C3-ийн тооцоололд үндэслэн +/-10% ханын хүлцэл ашигласан
3) API 5C3-аас гаргасан эцсийн бат бэхийн тэсрэлтийн тооцоололд үндэслэсэн
4) API 5C3-аас авсан урсалтын бат бэхийн нуралтын тооцоололд үндэслэсэн
Ажлын даралтын хязгаарын тохируулгын хүчин зүйлс1)
Pw = TP 316L-ийн 100°F (38°C) температурт ажиллах даралтын үнэлгээ. Зэрэг/температурын хослолын ажлын даралтыг тодорхойлохын тулд Pw-г тохируулгын коэффициентоор үржүүлнэ.
Зэрэг			100°F			200°F				300°F			400°F
			(38°C)			(93°C)				(149°C)			(204°C)
TP 316L, оёдолгүй			1			0.87				0.7			0.63
TP 316L, гагнасан			0.85			0.74				0.6			0.54
Хайлш 825, оёдолгүй			1.33			1.17				1.1			1.03
825 хайлш, гагнасан			1.13			1.99				1.94			0.88
1) ASME-д зөвшөөрөгдөх стресс дээр суурилсан тохируулгын хүчин зүйлс.
Тэсрэлтийн даралтын хязгаарын тохируулгын хүчин зүйлс1)
Pb = 100°F температурт TP 316L-ийн лавлах тэсрэлтийн даралт. Зэрэг/температурын хослолын тэсрэлтийн даралтыг тодорхойлохын тулд Pb-г тохируулгын коэффициентоор үржүүлнэ.
Зэрэг			100°F		200°F				300°F		400°F
			(38°C)		(93°C)				(149°C)		(204°C)
TP 316L, оёдолгүй			1		0.93				0.87		0.8
TP 316L, гагнасан			0.85		0.79				0.74		0.68
Хайлш 825, оёдолгүй			1.13		1.07				1		0.87
825 хайлш, гагнасан			0.96		0.91				0.85		0.74
1) ASME-ийн эцсийн бат бэх дээр суурилсан тохируулгын хүчин зүйлс.

Үйлдвэр

Чанарын давуу тал:

Газрын тос, байгалийн хийн салбарын хяналтын шугамын бүтээгдэхүүний чанарыг зөвхөн хяналттай үйлдвэрлэлийн процессын явцад төдийгүй бэлэн бүтээгдэхүүний туршилтаар баталгаажуулдаг. Ердийн туршилтуудад дараахь зүйлс орно.

1. Үл эвдэх туршилтууд

2. Гидростатик туршилтууд

3. Гадаргуугийн өнгөлгөөний хяналт

4. Хэмжээст нарийвчлалын хэмжилт

5. Дөл болон конус хэлбэрийн туршилт

6. Механик болон химийн шинж чанарын туршилт

Каилляр хоолойг хэрэглэх

1) Эмнэлгийн төхөөрөмжийн үйлдвэрлэл

2) температурын удирдлагатай үйлдвэрлэлийн температурын хяналт, мэдрэгч ашигласан хоолой, хоолойн термометр

3) Үзэг арчилгааны салбарын гол хоолой

4) бичил хоолойн антенн, янз бүрийн төрлийн жижиг нарийвчлалтай зэвэрдэггүй ган антенн

5) Төрөл бүрийн электрон жижиг диаметртэй зэвэрдэггүй ган капилляртай

6) Үнэт эдлэлийн зүү цоолтуур

7) Бугуйн цаг, зураг

8) Машины антенны хоолой, хоолой ашигладаг бар антенн, антенны хоолой

9) Зэвэрдэггүй ган хоолой ашиглах лазер сийлбэрийн тоног төхөөрөмж

10) Загас агнуурын хэрэгсэл, дагалдах хэрэгсэл, Юганыг эзэмшилдээ авч гарсан

11) Зэвэрдэггүй ган капилляр хоолойтой хоолны дэглэм

12) бүх төрлийн гар утасны үзэг, компьютерын үзэг

13) Халаалтын хоолойн үйлдвэрлэл, газрын тосны үйлдвэрлэл

14) Хэвлэгч, чимээгүй хайрцаг зүү

15) Цонхны холболтод ашигладаг давхар хайлмал зэвэрдэггүй ган хоолойг татаж ав

16) Аж үйлдвэрийн жижиг диаметртэй нарийн зэвэрдэггүй ган хоолойн төрөл бүрийн

17) Зэвэрдэггүй ган зүүгээр нарийн хуваарилах

18) Зэвэрдэггүй ган хоолой ашиглах микрофон, чихэвч болон микрофон гэх мэт
